问题描述
Simdroid 是由北京云道智造科技有限公司开发的基于“仿真平台+仿真APP”模式的通用多物理场仿真平台。该平台具备自主可控的结构、电磁、流体和热四大物理场求解器和多物理场仿真内核，在统一友好的环境中为仿真工作者提供了前处理、求解分析和后处理工具，同时其内置的APP开发器支持用户以无代码化开发的方式便捷封装全参数化仿真模型及仿真流程，将仿真知识、专家经验转化为可复用的仿真APP，实现知识变现。仿真APP通过APP商店Simapps 实现在线展示、交易，用户通过云端快速、便捷、低成本使用各类工业APP，真正实现普惠仿真的愿景。Simdroid 已经开展了广泛的商业化推广，在电力、家电、生物医疗、电子信息、航空航天等行业领域得到了工程化应用。了解详情及申请试用：www.simapps.com/v/28706.html

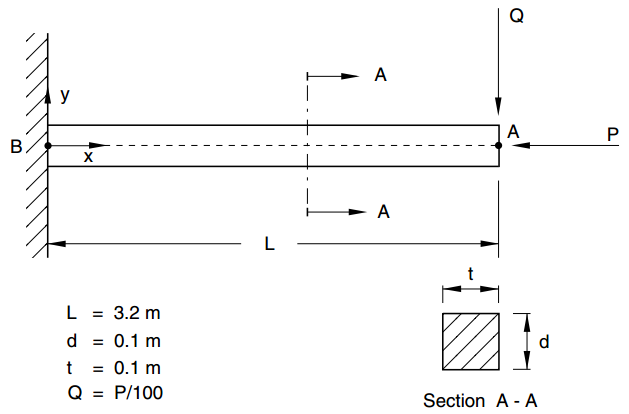

几何：
材料：
线弹性 E=2.1e11 Pa，v=0.0。
截面：
梁单元采用矩形截面，壳单元采用壳截面。
边界条件：
左端固支。
荷载：
点A受两个荷载，集中力P沿x轴负方向，集中力Q=0.1P沿y轴负方向。其中P*L^2/(EI)=22.493。
单元：
Hex20，Beam2，Shell4。
参考解
This is a test recommended by the National Agency for Finite Element Methods and Standards (U.K.): Test NL6 from NAFEMS publication NNB, Rev. 1, “NAFEMS Non-Linear Benchmarks,” October 1989.

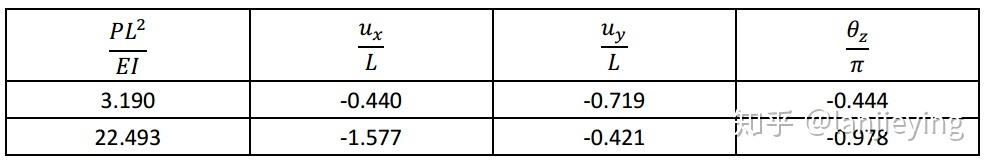

点A的位移为：
结果对比

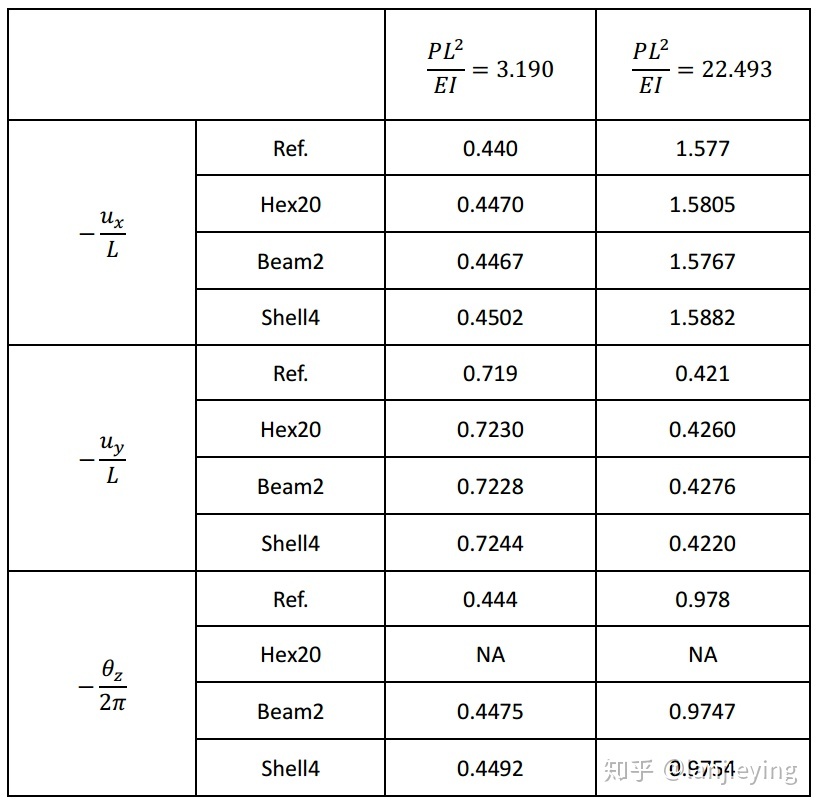

计算结果如下表所示：

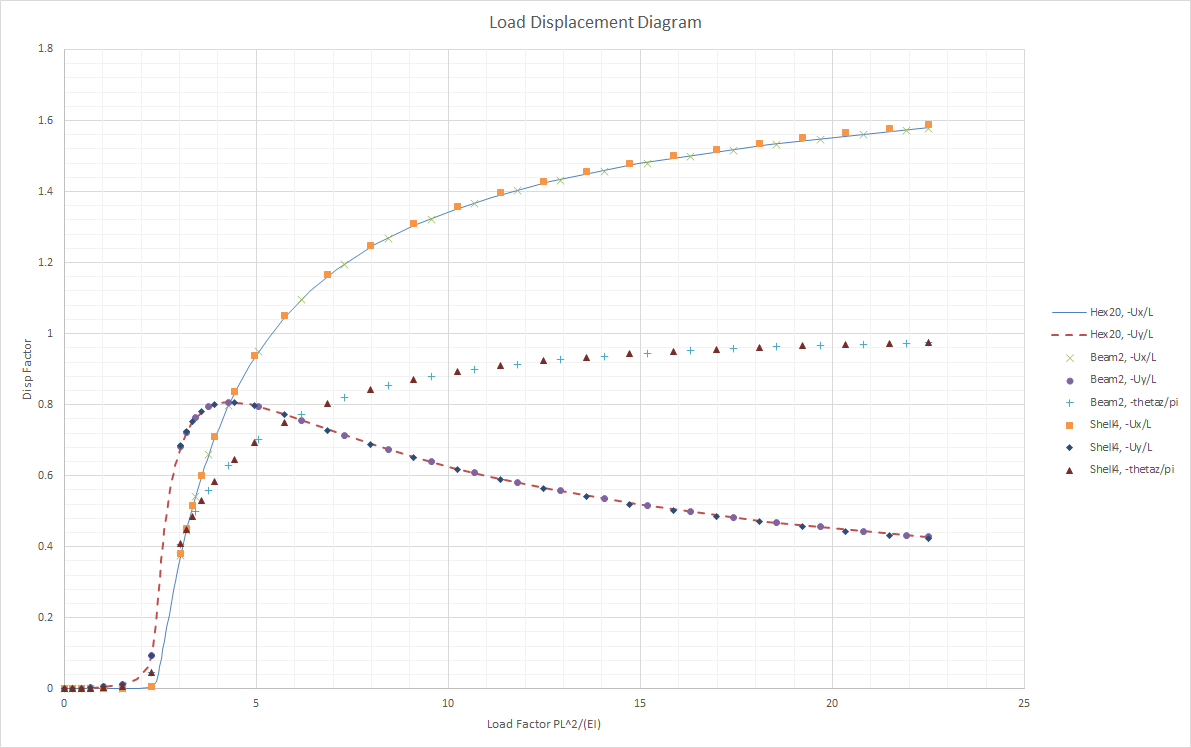

各个单元的荷载位移曲线为：
结果云图

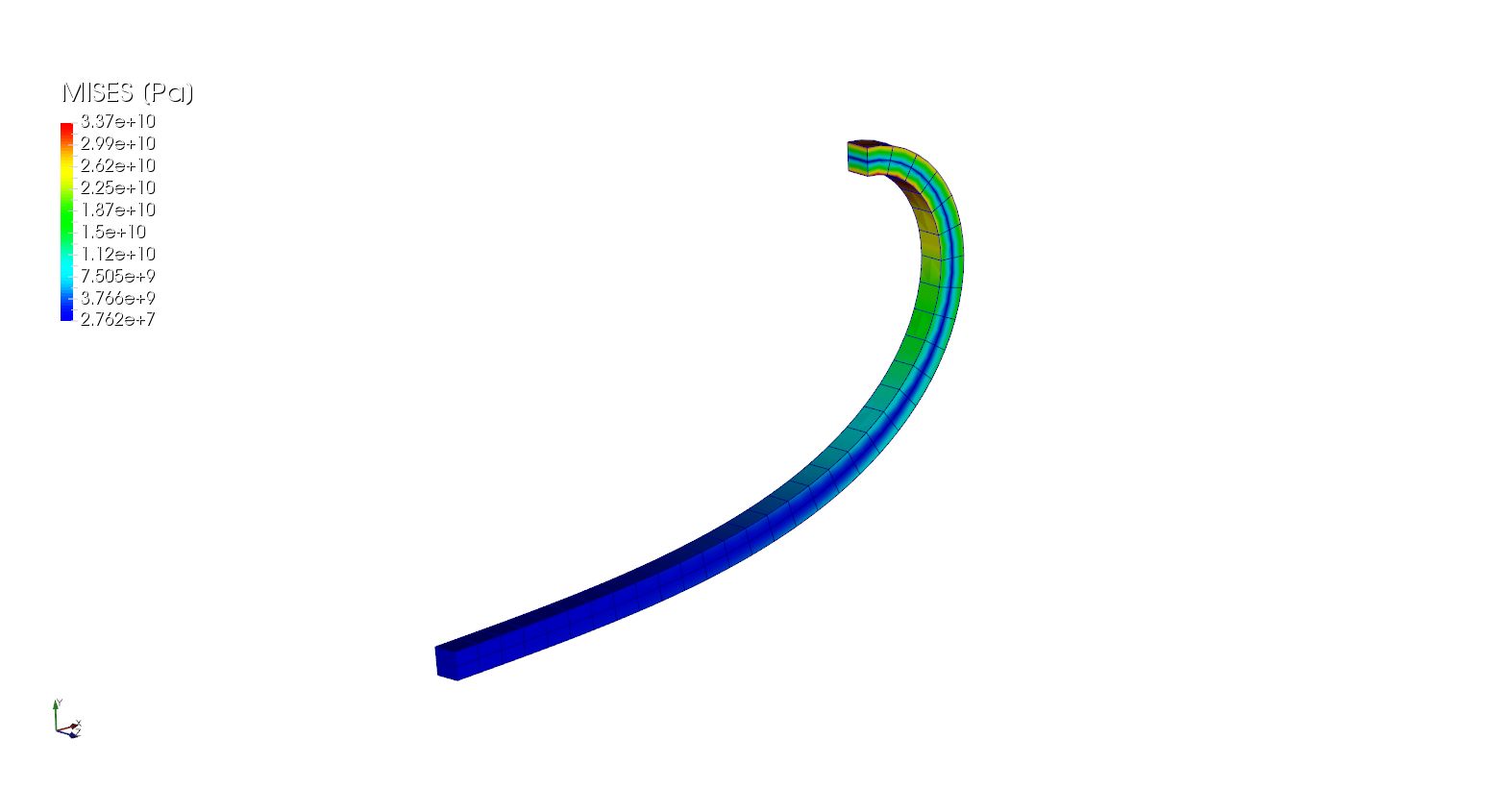

He20单元的等效应力云图为：

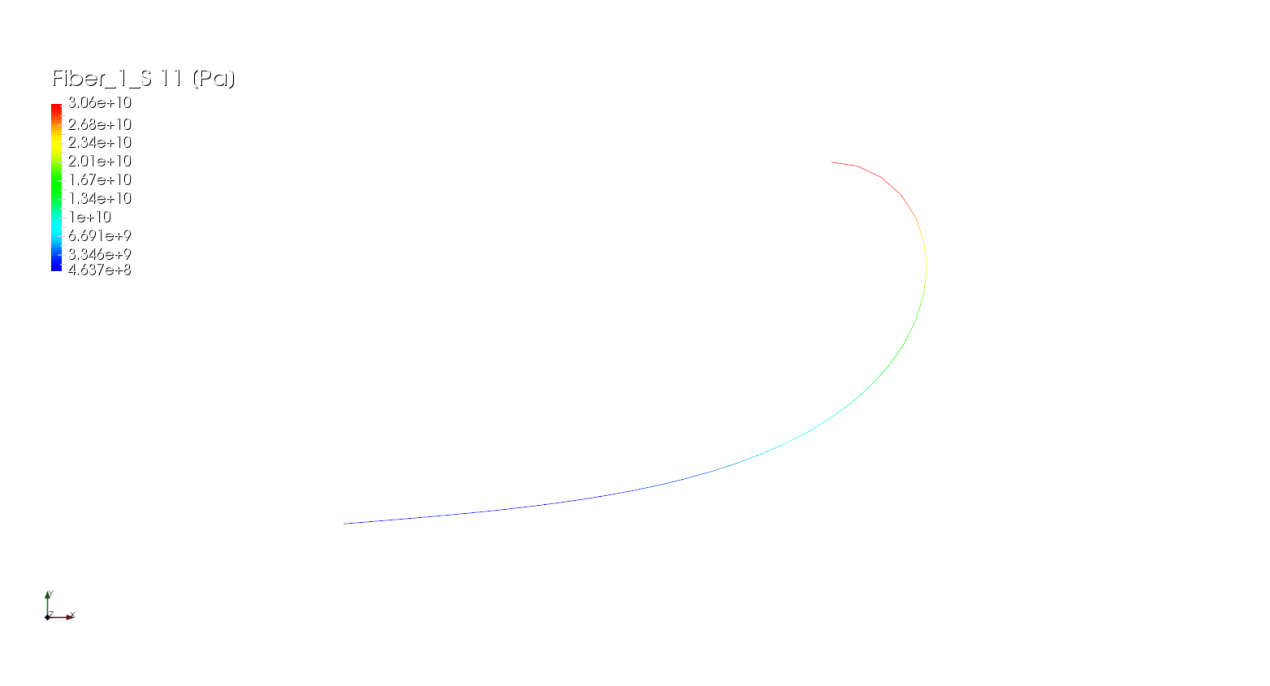

Beam2单元的轴向应力云图为：
其中Fiber_1表示梁截面输出纤维第一层处的应力，为矩形截面的左下角；S11表示沿梁的局部坐标系的轴向应力。
结论
Simdroid的梁、壳和实体单元的几何大变形计算结果与NAFEMS结果相一致。
