Simdroid 结构有限元标准测试 NAFEMS LE11
作者:Simwe 来源:云道智造 发布时间:2021-11-25 【收藏】 【打印】 复制连接 【大 中 小】 我来说两句:(0) 逛逛论坛一、问题描述

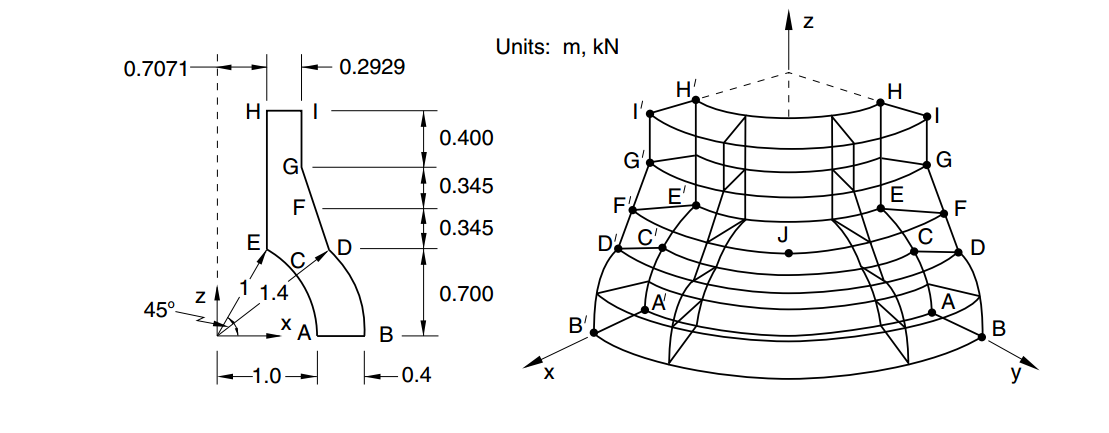

几何
网格
分别采用Simdroid软件的非协调六面体单元Hex8ICR和二阶单元Hex20。
材料
弹性模量2.1e+11 Pa,泊松比 0.3,线膨胀系数 0.00023 1/K 。
分析与荷载
在x=0面约束Ux=0,y=0面约束Uy=0,z=0面约束Uz=0,此外,在HII’H‘面也约束Uz=0。
通用静力分析,结构无应力时的参考温度设置为0 K,然后第一个分析步施加温度荷载,温度为关于坐标的函数,如下图:
二、计算结果
温度云图为:
z方向应力云图为:
点A的应力Szz如下表
应力 Szz (MPa) | 相对误差 | |
---|---|---|
NAFEMS | -105 | NA |
Hex8ICR | -101.11 | -3.70% |
Hex20 | -101.83 | -3.02% |
其中参考解为NAFEMS的标准测试LE11的结果。
三、结果讨论
Simdroid新版的软件增加了随坐标分布的函数,该函数可以采用节点id-value的形式输入,或采用coordinate-value的形式输入,更一般的,也可以采用python函数的形式输入。本例即为采用python函数的形式定义随位置分布的温度场。
本例中采用了Simdroid新加入的单元,非协调六面体单元Hex8ICR,该单元因为采用了非协调模式,其具有良好的对抗剪切自锁性能,在弯曲变形主导的问题中具有接近二阶单元的计算精度,这一点会在后续的测试中予以体现。
此外,在通用静力分析中考虑热应力,通常需要定义一个参考温度,该温度表示结构应力和应变为0时的温度状态,后续的温度荷载减去该温度即为结构所承受的温度变化量。参考温度也可以作为坐标的函数输入。如果未定义参考温度,则Simdroid软件约定其值为0。
